سامسونگ و بهره برداری از نسل دوم فرایند تولید تراشه‌‌ ۱۰ نانومتری

سامسونگ و بهره برداری از نسل دوم فرایند تولید تراشه‌‌

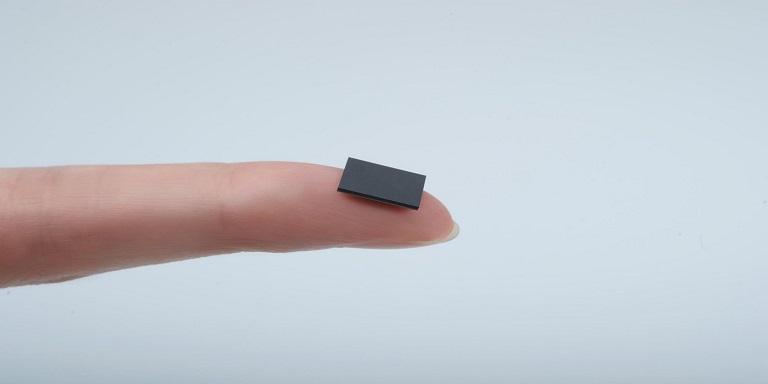

طبق اعلام سامسونگ، نسل دوم فرایند تولید تراشه ۱۰ نانومتری فین‌فت‌ که از آن با عنوان ۱۰LPP یاد می‌شود، به مرحله‌ی بهره‌برداری رسیده است.

سامسونگ و بهره برداری از نسل دوم فرایند تولید تراشه‌‌

نسل دوم فرایند تولید تراشه ۱۰ نانومتری را در واقع باید نسخه‌ای بازبینی‌شده از راهکار فعلی (۱۰LPE) به‌حساب آورد.

راهکار فعلی در تولید تراشه‌هایی نظیر اسنپدراگون ۸۳۵ کوالکام، سنتریک ۲۴۰۰ و البته اکسینوس ۸۸۹۵ سامسونگ استفاده شده است.

نسل جدید فرایند تولید تراشه‌ ۱۰ نانومتری، بهبود ۱۰ درصدی عملکرد و کاهش ۱۵ درصدی توان مصرفی در محصول نهایی به همراه خواهد داشت.

اگرچه در نگاه اول این بهینه‌سازی‌ها آن‌چنان چشمگیر نیستند؛

اما با در نظر گرفتن روند کاهش سرعت اجرای قانون مور، باید اعتراف کرد

که بهبود ۱۰ درصدی میزان عملکرد طی یک سال، نتیجه‌ی چندان بدی نخواهد بود.

رایان لی از مدیران ارشد بخش بازاریابی سامسونگ الکترونیکس در خصوص دستاورد جدید این برند در تولید تراشه، این‌چنین می‌گوید:

با تجربه‌ی موفقی که در پیاده‌سازی فرایند تولید ۱۰LPE پشت سر گذاشتیم

حالا بهره‌برداری از فرایند ۱۰LPP را در دستور کار قرار داده‌ایم

تا پیشتازی خود را در بازار تولید تراشه حفظ کنیم.

۱۰LPP یکی از پیشنهادهای کلیدی ما برای دست‌یابی به عملکرد سطح بالا در بخش موبایل، محاسبات و شبکه است.

سامسونگ به حرکت خود در مسیر ارائه‌ی پیشرفته‌ترین فناوری‌های پردازش منطقی ادامه خواهد داد.

مطالعه بیشتر : معرفی مانیتورهای جدید سامسونگ

تراشه ۱۰ نانومتری

پس از اجرایی شدن فرایند تولید ۱۰LPP، سامسونگ برنامه‌ریزی برای بهره‌برداری از نسل جدیدتر فرایند تولید ۱۰ نانومتری به نام ۱۰LPU را در دستور کار قرار خواهد داد.

سامسونگ این فرایند را هم‌زمان با رونمایی از نسل چهارم فرایند تولید تراشه‌ ۱۴ نانومتری معرفی کرده بود. با وجود تشابه نامی، ۱۰LPU چه از نظر سطح تکنولوژی؛

چه از نظر صرفه‌جویی اقتصادی، مزایایی مشابه ۱۴LPC به همراه خواهد داشت.

این در حالی است که ۱۴LPU تکنولوژی جدیدی بر پایه‌ی دست‌یابی به عملکرد سطح بالا خواهد داشت.

هنوز مشخص نیست که پس از این نسل‌ها و البته همگام با بهره‌برداری از فرایند ۷ نانومتری، آیا نسل جدیدی از فرایند تولید تراشه ۱۰ نانومتری معرفی خواهد شد یا نه؟!

بد نیست بدانید سامسونگ همچنان قصد دارد

از لیتوگرافی شدید ماورای بنفش (EUV) در فرایند ۷ نانومتری استفاده کند.

موضوعی که برای اولین بار در این صنعت انجام خواهد شد و از همین رو تحول ویژه‌ای به‌حساب می‌آید.

این راهکار به سامسونگ و دیگر شرکت‌های فعال در بازار تولید تراشه امکان تولید آسا‌ن‌تر تراشه‌ ۷ نانومتری و کوچک‌تر خواهد داد.

لیتوگرافی EUV از دهه‌ی ۱۹۹۰ میلادی در دست بررسی بوده است؛

اما تولیدکننده‌های فعال بازار تراشه معتقدند این راهکار بالاخره تا چند سال آینده به مرحله بهره‌برداری خواهد رسید.

مطالعه بیشتر : کوالکام و سامسونگ برای ساخت تراشه‌ی ۵G هفت نانومتری همکاری می کنند
